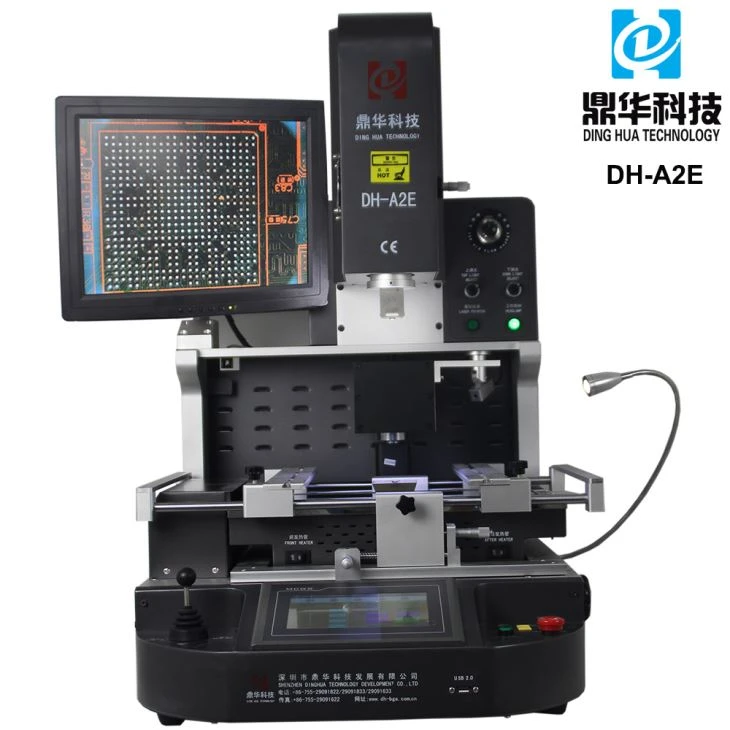

Otomatik Optik Bga Yeniden Toplanma İstasyonu
Otomatik optik bga toplama istasyonu DH-A2E makinesi, otomatik çip besleyici, ekran (15 inç , 1080P), Panasonnic'ten ithal edilen otomatik optik CCD hizalama sistemi ve cam kalkanla kaplı karbon fiber ısıtma boruları bulunan tam otomatik bir BGA yeniden işleme istasyonudur vs. kişisel için kullanılır...
Açıklama
Otomatik optik bga toplama istasyonu
DH-A2E makinesi, otomatik çip besleyicili tam otomatik bir BGA yeniden işleme istasyonudur.
ekran (15 inç, 1080P), otomatik optik CCD hizalama sistemi
Panasonic ve cam kalkanla kaplanmış karbon fiber ısıtma tüpleri vb.
Onal onarım, mühimmat fabrikası veya Üniversite laboratuvarı ve diğer bölümler.
ürün parametresiOtomatik optik BGA reballing istasyonu
Toplam güç | 5200W |
Üst ısıtıcı | 1200W |
Alt ısıtıcı | 2. 1200W, 3. IR ısıtıcı 2700W |
Güç | AC110~240V±10%50/60Hz |
Çip için otomatik besleme sistemi | |
Operasyon modu | İki mod: manuel ve otomatik, özgür seçim! HD dokunmatik ekran, akıllı insan-makine, dijital sistem ayarı. |
Sıcaklık profili depolama | 50000 grup |
Optik CCD kamera lensi Talaş besleyici | BGA çipini seçmek ve değiştirmek için otomatik uzatma ve katlama, PLC kontrolü |
kamera büyütme | 10x - 220x |
Tezgah ince ayarı: | ±15mm ileri/geri, ±15mm sağ/sol |
Üst mikrometre | maksimum 60 derece |
Yerleştirme doğruluğu: | ±0.01mm |
BGA konumlandırma | Lazer konumlandırma, PCB ve BGA'nın hızlı ve doğru konumu |
PCB konumu | Akıllı konumlandırma, PCB ile X, Y yönünde ayarlanabilir "5 nokta desteği" artı V oluklu PCB braketi ve üniversal armatürler. |
Aydınlatma | Tayvan led çalışma ışığı, 5W, her açıdan ayarlanabilir |
Sıcaklık kontrolü | K sensörü, yakın döngü |
Sıcaklık doğruluğu | ±1 derece |
PCB boyutu | Maks 450×400 mm Min 22×22 mm |
BGA çipi | 2x2 - 80x80 mm |
Minimum talaş aralığı | 0.1mm |
Harici öfke sensörü | 1 bilgisayar |
boyutlar | U600×G700×Y850 mm |
Net ağırlığı | 70kg |
Otomatik optik BGA yeniden toplama istasyonu için ürün detayları
Ekran, 15 inç, 1080P, 10x~220x yakınlaştırma/uzaklaştırma, tüm noktalar çipin altında veya üzerinde
PCB net bir şekilde görülebilir, belirgin bir şekilde görüntülenebilir, otomatik olarak odaklanabilir.
Otomatik olarak optik bir CCD ve bir çip besleyici
Bu, görüntülenecek bir PCBA ve bir çip için kullanılan yüksek çözünürlüklü bir optik CCD'dir.
"1", boyutu 80*80 mm'ye kadar olan bir çip üzerine konulabilen otomatik bir çip besleyicidir;
"2", monitör ekranında hizalanmış bir çipe karşı bir PCB için bölünmüş görüşe sahip bir optik CCD'dir.
Her ikisi de hizalama, alma ve değiştirme vb. için otomatik olarak birlikte çalışıyor.
Daha düşük sıcak hava ve IR
"1", 2*2~80*80 mm arasında özelleştirilebilen alt sıcak hava ısıtma nozülüdür, hatta
ancak 100*100mm'ye kadar titanyum alaşımından yapılmış, paslanmayacak ve manyetik pe-
destal, basit ve kolay bir şekilde kurulabilir. Ayrıca ortasında küçük bir vida şekli vardır.
Bu nozül, ısıtırken büyük boyutlu bir anakartı destekleyebilir.
"2" alt IR ön ısıtma bölgesidir ve özel bir cam kaplama ile korunur, bu karbonhidratlar
Isı enerjisini bile serbest bırakabilen, içine yerleştirilmiş çekirdek ısıtma tüplerinde bir güve-
tahta en iyi şekilde korunur.
Sıcak hava ısıtma
Sıcak hava ısıtıcıları, hava akışı için üst ve alt ısıtıcılar, lehim topunun erimesini sağlar, böylece
bir anakart üzerindeki bir çipin lehimlenmesi veya lehiminin sökülmesi.
Eşit hava akışı ve kalıcı ısı özelliğine sahip ithal malzemelerden yapılmıştır, kullanımı
hayat 10 yıldan fazladır.
Tanınmış firmalardan temin edilen yedek parçalarımız
Omron rölesi, Mitsubish PLC, Meanwell güç kaynağı vb.
Paketleme ve teslimat:
BGA yeniden işleme istasyonu için güçlü kontrplak kutu ile paketlenmiştir.
DHL, FedEx, TNT ve SF tarafından teslim edilir, ancak aynı zamanda demiryolu, deniz veya hava taşımacılığı,
Miktar ve müşterilerin ihtiyacına bağlı olarak.
