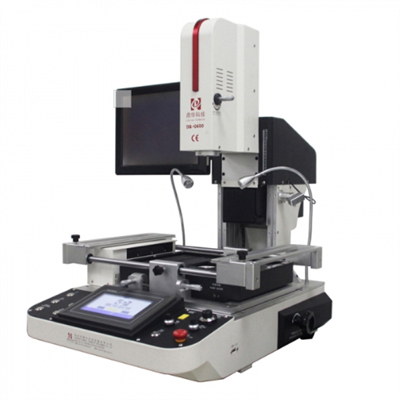

Bilyalı Izgara Dizisi Yeniden İşleme İstasyonu
DH-A2E, en zorlu PCB onarımlarının üstesinden gelmek için endüstriyel otomasyonu milimetrenin altındaki hassasiyetle birleştirerek yeniden işleme teknolojisinde ileri bir atılımı temsil eder. Bu tam özellikli-toplu ızgara dizisi yeniden işleme istasyonu, tekrarlanabilirliğin, çalışma süresinin ve kusursuz sonuçların-tartışılamaz olduğu ortamlar için tasarlanmıştır.
Açıklama

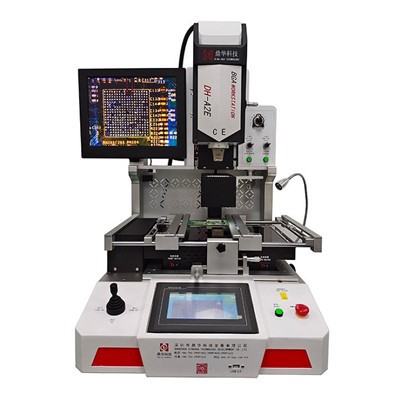

DH-A2E: Otomatik Hassas Yeniden İşlemede Sonraki Evrim
DH-A2E, otomatik, yüksek-hassas PCB onarımı için yeni bir standart belirliyor. Gelişmiş olarak tasarlandıtop ızgara dizisi yeniden işleme istasyonu, optik hizalamayı tam otomatik seçme{0}}ve-yerleştirme, lehim sökme ve lehimleme döngüleriyle entegre ederek operatör bağımlılığını ve insan hatasını önemli ölçüde azaltır.
Hem doğruluk hem de kullanım kolaylığı için tasarlanan busmd yeniden işleme istasyonuolağanüstü özelliklere ulaşır: ±1 derece dahilinde sıcaklık kontrolü ve 0,01 mm konumlandırma doğruluğu. Önceden yüklenmiş programlara sahip sezgisel dokunmatik-ekran arayüzü-, her düzeydeki teknisyenin karmaşık uygulamaları yürütmesine olanak tanıryeniden işleme bga otomatikgüvenle işliyor. DH-A2E, hassas mikro-BGA'lardan büyük bileşenlere kadar çok çeşitli SMT onarımlarını gerçekleştirir; bu da onu, verimi ve tutarlılığı artırmak isteyen tüm modern elektronik onarım laboratuvarları veya üretim hatları için ideal bir temel taşı haline getirir.
Ürün Avantajları

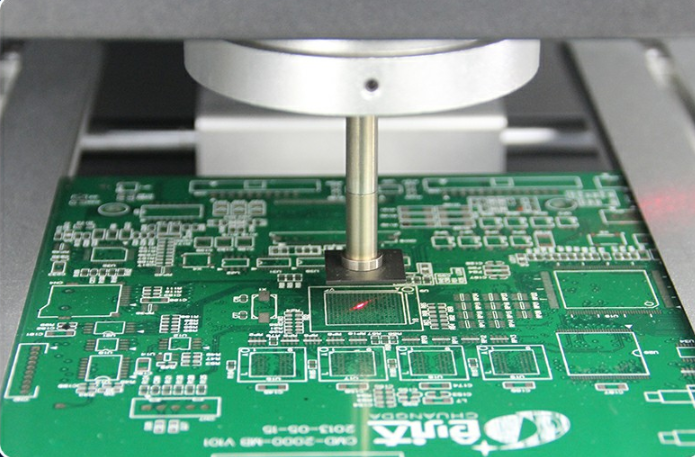

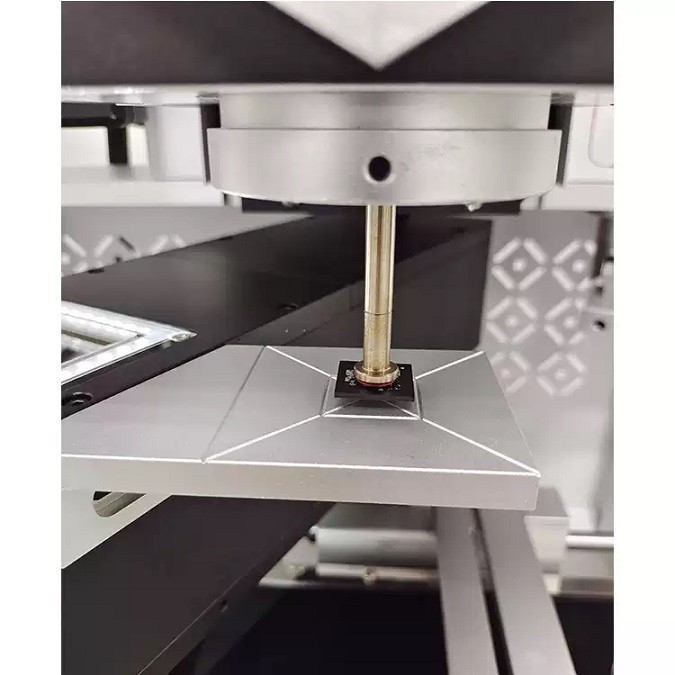

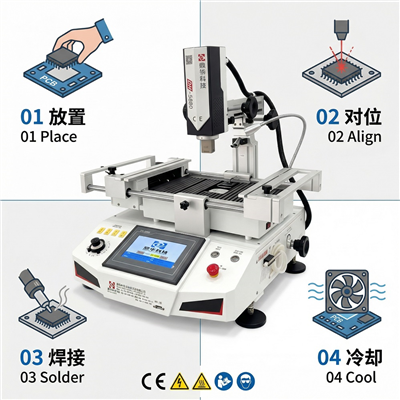

1.Tam Otomatik Yeniden İşleme Döngüsü:Otomatik talaş kaldırma, yerleştirme ve lehimleme ile{0}gerçek anlamda el değmeden çalışmayı deneyimleyin. Entegre görüş sistemi ve otomatik malzeme taşıma (toplama, besleme, kamera konumlandırma)yeniden işleme bga otomatikManuel müdahaleyi en aza indiren ve verimi en üst düzeye çıkaran süreç.

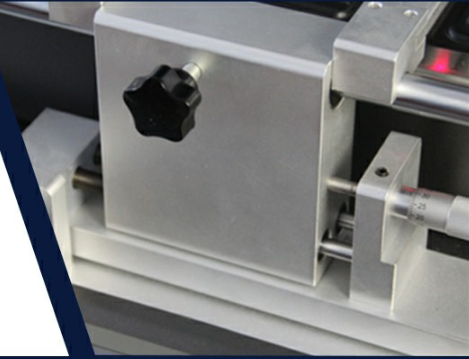

2.Alt-Milimetre Hassas Hizalama:Motorlu doğrusal kızakla (X, Y, Z-ekseni ince ayarı) birleştirilmiş, yüksek-hassaslığa sahip entegre bir optik hizalama sistemi, bileşenlerin %100 doğrulukla yerleştirilmesini sağlar0,01 mm, yanlış hizalamayı neredeyse ortadan kaldırır.

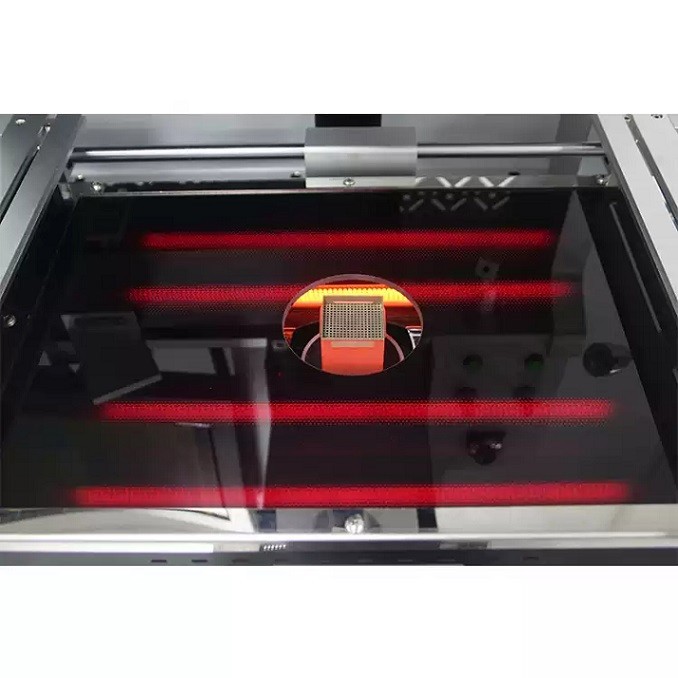

3.Endüstriyel-Sınıf Termal Yönetim:Kapalı-döngü K-tipi termokupl kontrolüne sahip üç-bölgeli bağımsız ısıtma sistemi (üst, alt, ön ısıtma), sıcaklık sapmasını belirli bir aralıkta tutar.±1 derece. Geniş-alanlı alt ısıtıcı, eşit ısıtma için çeşitli PCB boyutlarını barındırır.

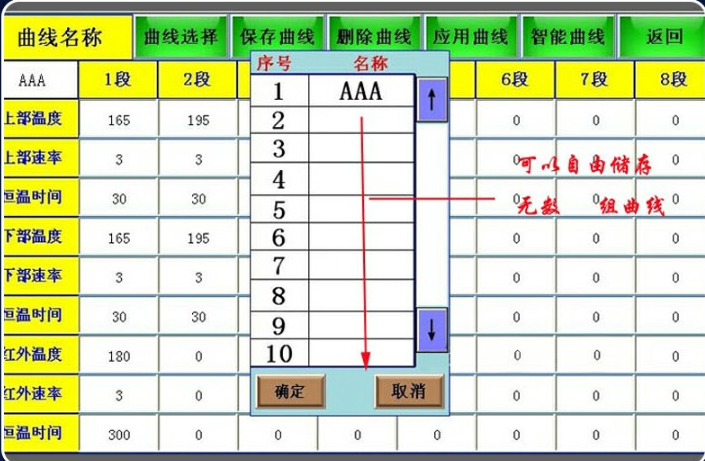

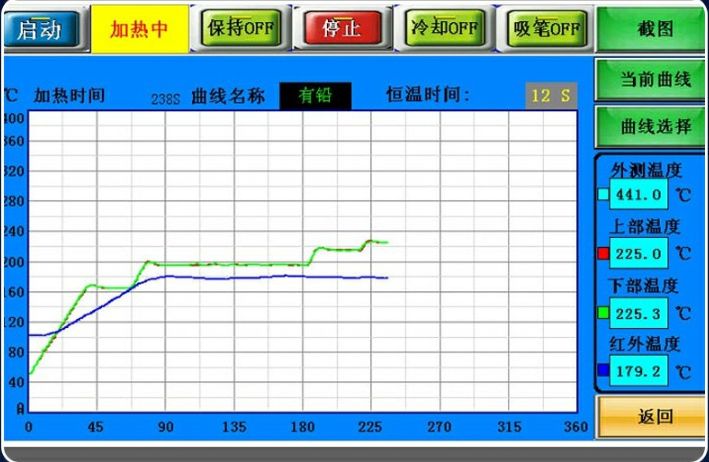

4.Sezgisel Dokunmatik-Ekran Kontrolü:HD dokunmatik ekranlı ve PLC kontrollü endüstriyel PC, hem manuel hem de otomatik modlar sunar. Gerçek-zamanlı sıcaklık eğrisi grafiği oluşturma ve analiz olanağı sağlar ve tek dokunuşla işlem için geniş profilleri saklayarak- karmaşık görevleri basitleştirir.
Ürün Parametreleri
| Kategori | Şartname |
|---|---|
| Modeli | DH-A2E |
| Toplam Güç | 5700W |
| Isıtma Bölgeleri | 3 (Üst: 1200W, Alt Bölge 2: 1200W, Bölge 3: 3200W) |
| Güç Kaynağı | AC220V ±%10, 50/60Hz |
| Sıcaklık Kontrolü | K-Türü Termokupl ile-kapalı döngü |
| Sıcaklık Doğruluğu | ±1 derece |
| Konumlandırma Doğruluğu | 0,01 mm |
| Maks. PCB Boyutu | 450x500mm |
| Min. PCB Boyutu | 10x10mm |
| Uyumlu Çip Boyutu | 2x2 mm'den 80x80 mm'ye |
| Min. Çip Aralığı | 0,1 mm |
| Boyutlar (UxGxY) | 600x700x850mm |
| Net ağırlığı | 70 kg |
Profesyonel Atölye için Tasarlandı:

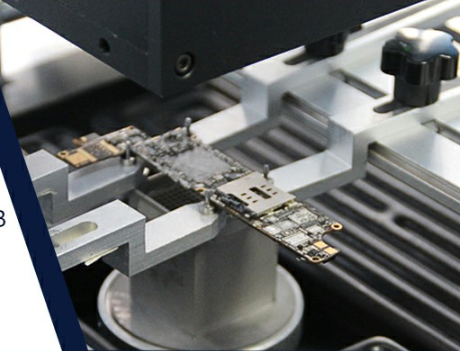

DH{0}}A2E, temel özelliklerin ötesinde günlük profesyonel kullanım için tasarlanmıştır. Küçük bileşenler için ayarlanabilir hava akışı, 360 derece dönebilen nozullar, evrensel bağlantı elemanları, hızlı soğutma ve sesli uyarılar gibi özellikler kusursuz bir iş akışı yaratır. Sağlamsmd yeniden işleme istasyonuyapısı, CE sertifikası ve acil durum güvenlik özellikleri, zorlu ortamlarda güvenilir ve emniyetli çalışmayı sağlar.
Şunlar için idealdir:Elektronik Üretim Hizmetleri (EMS), yüksek-güvenilirliğe sahip onarım merkezleri (otomotiv, havacılık, tıp), Ar-Ge departmanları ve güvenilir, otomatikleştirilmiş, hassas yeniden işleme gerektiren tüm işlemler.
Şirketimiz
Shenzhen Dinghua Teknolojisi: Başarınız için Hassas Bir Şekilde Tasarlandı
Bileşen yoğunluğunun hızla arttığı ve toleransların mikronlara kadar indiği gelişmiş elektronik dünyasında, hassasiyet yalnızca bir avantaj değil-bir zorunluluktur. Shenzhen Dinghua Technology, 2011 yılında net bir misyonla kuruldu: üreticileri ve onarım uzmanlarını bu karmaşıklığın üstesinden gelmek için gereken akıllı araçlarla donatmak.
Kavşak noktasında duruyoruzgörüşVeaksiyon. Yüksek-performanslı X-ışını inceleme sistemleri ve otomatik BGA yeniden işleme istasyonlarından oluşan portföyümüz, gizli lehim hatalarını tespit etmekten kusursuz mikroişlemci onarımlarını gerçekleştirmeye kadar-kritik zorlukları-güvenilir, tekrarlanabilir süreçlere dönüştürmek üzere tasarlanmıştır.
Dinghua Teknolojisini Ne Tanımlıyor?
Derin Endüstri Kökleri:Biz sadece ekipman satmıyoruz; uzmanlığı geliştiriyoruz. Özel Ar-Ge ekibimiz, SMT ve NDT teknolojisinde ön sıralarda yer almakta ve çözümlerimizin gerçek-dünyadaki üretim ve onarım zemini zorluklarının derinlemesine anlaşılmasından doğmasını sağlamaktadır.
İstihbarata Giden Köprü:Sinerji yaratma konusunda uzmanız. Hassas mekaniği akıllı kontrol sistemleri ve anlaşılır yazılımlarla entegre ederek, bağımsız makinelerden daha fazlasını sunuyoruz-.bağlantılı iş akışlarıkarar vermeyi ve izlenebilirliği-artırır.
Ürünün Ötesinde Ortaklık:Taahhüdümüz kurulumdan sonra netleşir. Operasyonel çalışma sürenizi ve yatırım getirinizi en üst düzeye çıkarmayı amaçlayan ortaklıklar kurarak kapsamlı teknik destek, uygulama yardımı ve hızlı yanıt veren hizmet sunuyoruz.
Pragmatik yenilik ve sarsılmaz dürüstlük kültürüyle hareket ederek, dünya çapında elektronik üretimi ve onarımında kalite ve verimlilik standartlarını geliştirmeye kendimizi adadık. Gelin hassasiyetin geleceğini birlikte inşa edelim.
