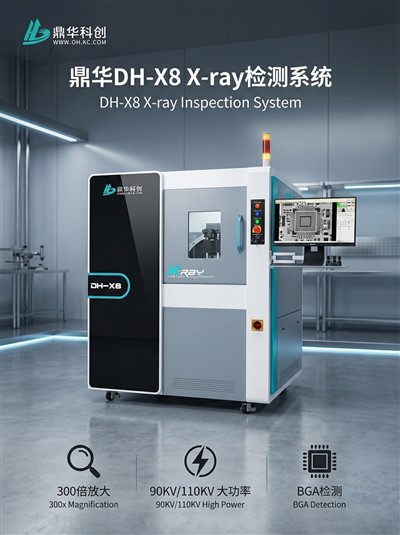

Elektronik Voard İçin Xray

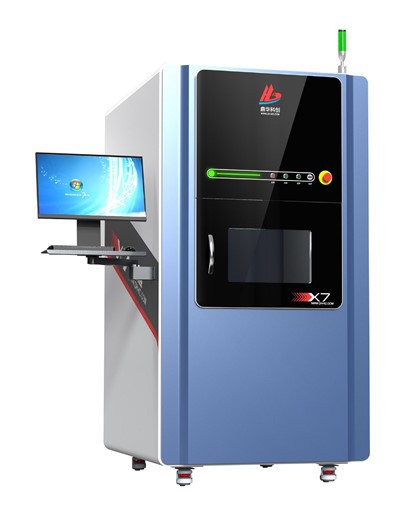

Bu PCB X-ışını makinesi, elektronik ve üretime yönelik-hassas tahribatsız testler sunar. Çok yönlü bir endüstriyel X-ışını makinesi olarak, çok-açılı inceleme için bir eğim dedektörü ve programlanabilir bir aşamaya sahiptir; otomotiv ECU test cihazı uygulamaları ve PCB montaj analizi için idealdir.
Açıklama
Ürüne Genel Bakış
En son-en gelişmiş-teknolojimiz-PCB X-ışını Makinesihassas tahribatsız-testi yeniden tanımlıyor. Çok yönlü olarakEndüstriyel Röntgen-Radyosu Makinesikarmaşık elektronik ve bileşenlerde kalite kontrolü ve arıza analizi için benzersiz yetenekler sunar.
Temel Özellikler ve Avantajlar
1.XY-Eksen Hareket Aşaması:Kapsamlı tarama kapsamına olanak tanıyarak ürün inceleme verimini ve güvenilirliğini önemli ölçüde artırır.
2,60 derece Devirilebilir Görüntü Dedektörü:BGA'lar gibi bileşenlerdeki yan duvar kusurlarının-zahmetsizce gözlemlenmesini kolaylaştırarak kapsamlıECU test cihazı-kritik otomotiv elektroniği için kalite analizi.
3.Gerçek-Zaman Çizgisi Işını Kaynağı ve Alıcısı:Net, gerçek zamanlı görüntüleme için yüksek-hassasiyetli bir Japon HAMAMATSU kapalı kaynak ile yüksek-dijital düz-panel dedektörü bir arada kullanır.
4.Görsel Otomatik Gezinme Penceresi:Kullanıcı-dostu arayüz, operatörlerin denetim hedeflerini hızla bulmasına ve yakınlaştırmasına olanak tanıyarak iş akışını kolaylaştırır.
5.Geniş Yükleme Platformu:Çok çeşitli ürün boyutlarına uyum sağlayan, 550 mm x 670 mm'lik geniş bir inceleme odasına sahiptir.
6.Programlanabilir Muayene Tarifleri:Yüksek-hacimli otomatik inceleme, verimliliği artırmak ve toplu işlerde tutarlı sonuçlar sağlamak için idealdir.
7.Dijital Çalışma Kütüphanesi Yönetimi:Tekrarlanabilir ve izlenebilir kalite kontrolleri için denetim programlarını kaydedin, düzenleyin ve yönetin.
8.S/ERP Sistem Entegrasyonu:Kusursuz veri yönetimi ve akıllı fabrika sistemlerine entegrasyon için özelleştirilebilir bağlantıyı destekler.
Uygulama Alanları
Bu primEndüstriyel Röntgen-Radyosu Makinesibirden fazla sektörde mükemmellik için tasarlanmıştır:
1. Yarı İletken ve Gelişmiş Paketleme:IC, BGA, CSP, Flip Chip denetimi.
2.PCB ve Montaj (SMT/DIP):KapsayıcıPCB X-ışını Makinesilehim bağlantıları, boşluklar ve bileşen yerleştirme için.
3.Otomotiv Elektroniği:Kritik incelemeECU test cihazıuygulamalar, sensörler, konektörler ve kontrol modülleri.
4.Otomotiv Parçaları:Alüminyum dökümler, pervazlar ve diğer-kritik güvenlik bileşenleri.
5.Yeni Enerji:Lityum-iyon piller için pil hücresi ve modül incelemesi.
6. Uzmanlaşmış Endüstriler:Fotovoltaik hücreler, kalıplanmış plastikler, seramik yüzeyler ve daha fazlası.
Ürün Parametreleri
Makine Özellikleri :
| Öğe | Parametre | Öğe | Parametre | |
| Boyut: | 1500 × 1500 × 2100 mm | Güç Kaynağı: | AC220V 10A | |
| Ağırlık: | yaklaşık 1500KG | Paketlenmiş ağırlık: | Yaklaşık. 1800KG | |
| Paket boyutları: | 1600 × 1600 × 2200 mm | Güç tüketimi: | 1.7KW | |
| Yükleme yöntemi: | manuel | Algılama modu: | çevrimdışı | |
| Operasyon yöntemi: | manuel | İzin yönetimi: | şifre |
X-röntgen tüpü:
| Öğe | Parametre | Öğe | Parametre |
| Hafif boru tipi: | kapalı | Fototüp akımı: | 200μA |
| Işık tüpü voltajı: | 90KV | Odak boyutu: | 3-5um |
| Soğutma yöntemi: | hava soğutma | Geometrik büyütme: | 300 kez |
Görüntüleme sistemi:
| Öğe | Parametre | Öğe | Parametre |
| Dedektör: | Yeni TFT | Radyasyon toleransı: | 10000Gy |
| Etkili görüntüleme alanı: | 130 × 130 mm | Koruma seviyesi: | IP65 |
| Piksel matrisi: | 1536 × 1536 | Boyut: | 176 × 176 × 47 mm |
| Piksel boyutu: | 85μm | Ağırlık: | 3,5kg |
| Uzamsal çözünürlük: | 5,8lp/mm | Güç: | 9W |
| Kare hızı: | 20 fps | Çalışma sıcaklığı: | 10-40 derece |
| AD dönüşüm rakamları: | 16bit | Depolama sıcaklığı: | -10-55 derece |
| Veri arayüzü: | Gigabit Ethernet | Çalışma nemi: | %20-90HP (Yoğunlaşma yok) |
| Tetikleme modu: | sürekli edinim, darbe senkronizasyonu | Depolama nemi: | %10-90HP (Yoğunlaşma yok) |
| X-ışını enerji aralığı: | 40KV-130KV | Görüntü Ayarları: | Parlaklık, Kontrast, Otomatik Kazanç ve Pozlama |
Endüstriyel PC
| Öğe | Parametre | Öğe | Parametre |
| Monitör: | 21,5-inç yüksek çözünürlüklü monitör | İşletim Sistemi: | Windows 10 64-biti |
| Çalıştırma talimatları: | Klavye/Fare | Sabit sürücü/Bellek: | 1TB/8G |
Güvenlik garantisi
Radyasyon Dozu:
Radyasyondan korunmak için kurşun-içeren camdan yapılmış ön kapı görüş penceresiyle birlikte, çelik-kurşun{-çelik koruyucu bir yapı kullanır. Muhafazadan 20 mm uzakta herhangi bir konumda, ölçülen radyasyon dozu eşdeğer oranı 1 μSv/h'den az veya ona eşit olup, uluslararası standartlara uygundur.
Kurşun Cam Görüntüleme Penceresi:
Şeffaf kurşun cam, test nesnesinin gözlemlenmesine izin verirken radyasyonu izole eder.
Güvenlik Kilidi:
Tüm bakım erişim kapıları iki adet yüksek-hassasiyetli limit anahtarıyla donatılmıştır. Herhangi bir kapı açıldığında, X-ışını tüpünün enerjisi anında ve otomatik olarak-kesilir.
Elektromanyetik Emniyet Kapı Anahtarı:
Görüntüleme penceresi, X-ışını tüpü çalışırken pencerenin açılmasını önleyen bir elektromanyetik anahtarla donatılmıştır.
Acil Durdurma Düğmesi:
Operatör mahallinin yanında bulunur; basılması anında gücü keser.
Görüntüleme Penceresi:
İşlem sırasında numunenin doğrudan gözlemlenmesine olanak tanıyan şeffaf bir görüntüleme penceresi içerir.
X-Röntgen Tüpü Koruması:
Diğer işlemleri gerçekleştirmek üzere yazılım arayüzünden çıkmadan önce X-ışını tüpü kapatılmalıdır.
Görüntüleri algılama
Sistemimizi sadece bir ürün olarak değil,PCB X-ışını Makinesiama tam olarakEndüstriyel Röntgen-Radyosu MakinesiÖzellikle ileri düzey üretim ve kalite güvencesinin zorlu taleplerini karşılamak üzere tasarlanmış ekosistemECU test cihazıdoğrulama ve ötesi.
