Smd Makinesi Otomatik
1.Optik hizalama, doğru çip yerleştirme hizalaması, yanlış hizalamayı tamamen önleme;2.Otomatik sökme, otomatik lehimleme, otomatik çip geri dönüşümü, çalışanları tamamen özgürleştirme;3.Dokunmatik ekran işlemi, program önceden oluşturulmuştur, profesyonel olmadan ustaca kullanılabilir teknik eğitim, çip onarımını çok basit hale getiriyor.
Açıklama
DH-A5 otomatik olarak BGA yeniden işleme makinesi
Otomatik tam otomatik BGA yeniden işleme makinesi Vietnam'daki Google projesi, Çin'deki Huawei ve
Kore'de Hyundai vb.
Otomobil endüstrileri, iletişim endüstrileri ve elektronik ürünler endüstrileri vb. için yaygın olarak kullanılır.
Farklı tamir sorunları olan farklı anakartlar için satış sonrası sorunlarını çözmek için yüksek verimli.lehim sökme istasyonu
Özellikler
1. Optik hizalama: Yanlış hizalamayı önleyebilen görünür hizalama sistemi;weller lehim sökme istasyonu
2.Otomatik lehim sökme: Anakarttaki bir çipi otomatik olarak çıkarın
3.Otomatik lehimleme: Anakartındaki bir çipi otomatik olarak lehimleyinvakumlu lehim sökme istasyonu
4.Lazer konumu: Anakarttaki çipin konumunu lazerle belirler
5. Otomatik tarama: Çiplerin etrafındaki bileşenleri gözlemlemenize yardımcı olmak için
6.HR ince ayarı: Üst hava akışı ayarlanabilirtempo lehim sökme istasyonu

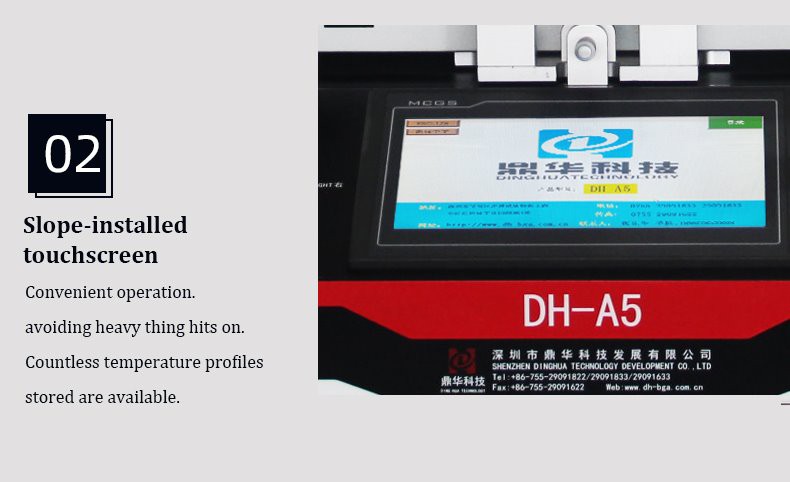

7.Dokunmatik ekran: Sıcaklık, zaman ve eğim oranı vb. gibi tüm parametreler ayarlanabilir.
8.Çince ve İngilizce: Çince ve İngilizce alternatifi varen iyi lehim sökme istasyonu
9.USB bağlantı noktası: Yazılımı yükleme veya sıcaklık profillerini indirme
10. IR parlak tüpler: Sıcak olmayan sıcaklıkeşit ısı elde etmek için IR ön ısıtma alanını kaplayan cam kalkan
PCB ve çip.lehimleme ve lehim sökme

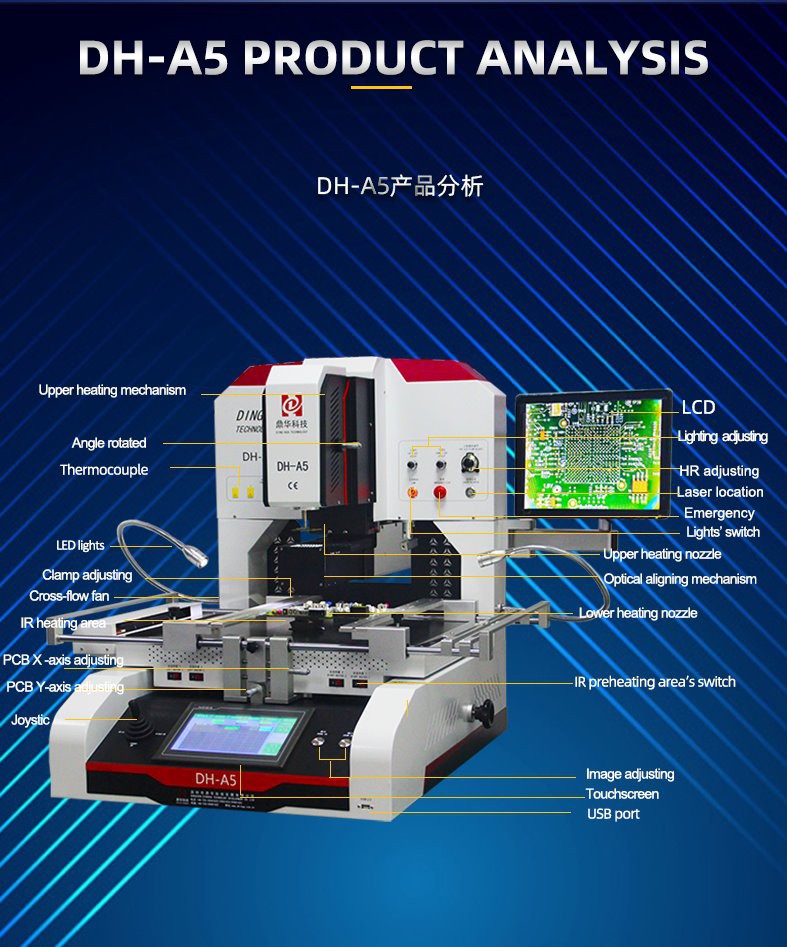

Ürün analizi
| Öğeler | İşlev veya kullanım |
| Üst ısıtma mekanizması | Üst sıcak hava merkezinde yerleşik vakum |
| Açı dereceli | Hizalama için çip döndürüldüjbc lehim sökme istasyonu |
| Termokupl | Test edilen dış sıcaklıklarlehim sökme sıcaklığı |
| LED ışıklar | Çalışma ışıklarısmd lehim sökme istasyonu |
| Clam ayarlama | Anakart yerleştirildi ve sabitlendi pcb yeniden işleme istasyonu |
| Çapraz akışlı fan | Anakart ve çip soğutmalısmd lehimleme sıcak hava |
| IR ısıtma alanı | Ön ısıtma alanıhızlı smd makinesi |
| PCB X ekseni ayarlandı | Anakart X ekseninde hareket etti |
| PCB Y ekseni ayarlandı | Anakart Y ekseninde hareket ettiyihua smd yeniden işleme istasyonu |
| Joystik | Yakınlaştır/uzaklaştır, üst kafa yukarı/aşağı |
| LCD | Monitör ekranısmt yeniden işleme |
| Aydınlatma ayarlandı | Optik CCD aydınlatma kaynağı ayarlandı |
| İK ayarlandı | Üst sıcak hava akışı ayarlandı |
| Lazer konumu | Çip anakart üzerindeki konumunda belirtiliyor |
| Acil durum | Acil olduğunda dur hakko smd yeniden işleme istasyonu |
| Işık anahtarı | Açma/kapama |
| Üst ısıtma nozulu | Sıcak hava akışının toplanmasıen iyi smd makinesi |
| Optik hizalama mekanizması | Çipin noktalarının anakart üzerinde çakışmasına izin verin |
| Alt ısıtma nozulu | Sıcak hava akışının toplanması |
| IR ön ısıtma alanının anahtarı | Açma/kapamaucuz sıcak hava lehimleme istasyonu |
| Resim ayarlandı | Görüntü monitör ekranında ayarlandı |
| Dokunmatik ekran | Sıcaklık profilleri girildisıcak hava iş istasyonu |
| USB bağlantı noktası | Yazılım yüklendi ve sıcaklık profilleri indirildi |
Ürün parametreleri
| Güç kaynağı | 110~220V +/-10% 50/60Hz |
| Nominal güç | 6800W |
| Üst güç | 1200W sugon smd |
| Daha düşük güç | 1200W |
| IR ön ısıtma gücü | 3600W yüzeye monte lehimleme |
| Anakart sabit | V-oluk, X/Y ekseninde hareketli PCB braketi, evrensel bağlantı elemanlarıyla birlikte |
| Sıcaklık kontrollü | K tipi, kapalı çevrim |
| Sıcaklık doğruluğu | +/- 1 derecesugon smd yeniden işleme istasyonu |
| Anakart boyutu | Maksimum 550*500mm, Min 10*10mm |
| Çip boyutu | Min. 1*1mm, Maksimum 80*80mm |
| Minimum alan | 0.1mmsıcak hava yeniden akış istasyonu |
| Platformda ince ayar | Ön/arka/sol/sağ:15mm |
| Yakınlaştır/uzaklaştır | 1~200 kezhava lehim |
| Harici sıcaklık testi yapılmış bağlantı noktaları | 5 adet (isteğe bağlı)SMD BGA |
| Montaj doğruluğu | +/-0.01mm |
| Boyut | L650*G700*Y850mm |
| Net ağırlığı | 92 kgsmd lehim sökme istasyonu |
Bu çipler aşağıdaki gibi yeniden işlenebilir:
Bu çiplerin yeniden işlenebilmesi, aşağıdaki gibi hepsini içermektedir, ancak yalnızca bunlarla sınırlı değildir:
BGA PFGA POP TQFP TDFN TSOP PBGA CPGA vb.pcb yeniden işleme hizmetleri
Akıllı sıcaklık kontrolüpcb yeniden işleme istasyonu
Dokunmatik ekranda ayarlanan sıcaklık profillerine göre makine gerektiğinde otomatik olarak kalibre edilecektir.hızlı 850a smd yeniden işleme
Ön ısıtma alanı ve çalışma temelleridevre kartı yeniden
Lehim sökme veya lehimleme için üst ve alt sıcak hava akışı, yedek hava akışı akacaktır.pcb yeniden işleme
IR ön ısıtma alanı, anakartın en fazla korunmasını sağlayan anakart ön ısıtması için kullanılır.çip lehimleme
Lazer konumuçip hızlı akı
Mühendisin anakarttaki çip konumunu hızlı bir şekilde bulmasına yardımcı olabilecek lazer konumu.çip hızlı smd291
Depolanan sıcaklık profillerilehimleme cipsi
İşinizi yeniden işlerken daha iyi bir deneyim elde edin; istediğiniz sayıda profil depolanabilir ve yetkili yönetim yapılabilir.hızlı çip smd kaldırma
Otomatik BGA yeniden işleme makinesinin çalışma videosu:
