PCB röntgen görüntüleri nasıl yorumlanır?

PCB X-ışını görüntülerini yorumlamak, özellikle elektronik üretim oyunundaysanız, oldukça zor ama son derece yararlı bir beceri olabilir. Bir PCB X-ray tedarikçisi olarak bu görüntüleri doğru şekilde okuyabilmenin ne kadar önemli olduğunu ilk elden gördüm. Bu blogda, PCB X-ray görüntülerini yorumlamanın temellerini anlatacağım, böylece bu teknolojiden en iyi şekilde yararlanabilirsiniz.

PCB X-ışını Görüntülemenin Temellerini Anlamak

Öncelikle PCB X-ray görüntülemenin nasıl çalıştığından bahsedelim. X ışınları, malzemelerin içinden geçebilen bir elektromanyetik radyasyon şeklidir. Bir X-ışını ışını bir PCB'ye yönlendirildiğinde, X-ışınlarının bir kısmı kart üzerindeki farklı bileşenler ve malzemeler tarafından emilirken diğerleri geçer. Kartın diğer tarafındaki dedektör, içinden geçen X ışınlarını yakalayarak PCB'nin iç yapısını gösteren bir görüntü oluşturur.

Anlaşılması gereken en önemli şey, farklı malzemelerin X ışınlarını farklı derecelerde emdiğidir. Örneğin bakır ve lehim gibi metaller, X ışınlarını PCB alt tabakasında kullanılan cam elyafı ve epoksi gibi yalıtım malzemelerinden daha güçlü bir şekilde emer. Bu, bir X-ışını görüntüsünde metal bileşenlerin daha koyu, alt tabakanın ise daha açık görüneceği anlamına gelir.

PCB X-ray Görüntülerindeki Temel Unsurlar

1. Lehim Bağlantıları

Lehim bağlantıları, PCB X-ışını görüntüsünde bakılması gereken en kritik unsurlardan biridir. İyi bir lehim bağlantısı düzgün, sürekli bir şekle sahip olmalı ve bileşen kablosuna ve PCB pedine iyi bir şekilde bağlanmalıdır. Bir röntgen görüntüsünde sağlıklı bir lehim bağlantısı katı, karanlık bir alan olarak görünecektir.

Öte yandan, kötü bir lehim bağlantısı çeşitli şekillerde ortaya çıkabilir. Örneğin, soğuk lehim bağlantısı grenli görünebilir veya pürüzlü bir yüzeye sahip olabilir. İki bitişik lehim bağlantısı arasında istenmeyen bir bağlantı olan lehim köprüsü, iki bağlantıyı birbirine bağlayan koyu bir çizgi olarak görünecektir. Lehim bağlantılarına yönelik X-ışını denetimi hakkında daha fazla bilgiyi şurada bulabilirsiniz:Smt Röntgen Muayenesi.

2. Bileşen Yerleştirme

X-ışını görüntüleri ayrıca bileşenlerin PCB üzerindeki yerleşimini kontrol etmenize de yardımcı olabilir. Bileşenler, karttaki karşılık gelen pedlerle düzgün şekilde hizalanmalıdır. Bir bileşen yanlış hizalanırsa iyi bir elektrik bağlantısı yapmayabilir, bu da performans sorunlarına ve hatta PCB'nin tamamen arızalanmasına neden olabilir.

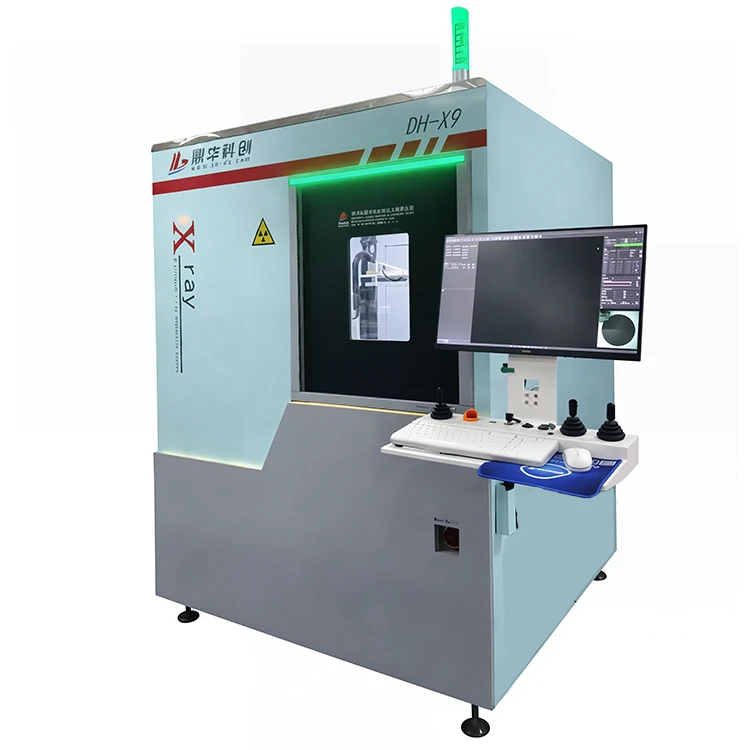

Bir röntgen görüntüsünde bileşen kablolarının pedlere göre konumunu görebilirsiniz. Bir kablonun merkezden uzakta olması veya yastığa tam olarak oturmaması, yanlış yerleştirmenin işaretidir. Bazı ileri düzeyEndüstriyel X-ray Kontrol Sistemibileşen yerleşimine ilişkin daha ayrıntılı bir görünüm sağlayan 3 boyutlu görüntüler bile sağlayabilir.

3. İç Katmanlar

PCB'ler genellikle elektrik sinyallerini farklı bileşenler arasında yönlendirmek için kullanılan birden fazla dahili katmana sahiptir. X-ışını görüntüleme bu iç katmanların bütünlüğünü ortaya çıkarabilir. Örneğin, iç katmandaki bir izde bir kesinti varsa, bu, X-ışını görüntüsünde bir süreksizlik olarak ortaya çıkacaktır.

Farklı katmanlar arasında kısa devre olup olmadığını da görebilirsiniz. Bu dahili sorunların diğer yöntemler kullanılarak tespit edilmesi zor olabileceğinden, PCB'nin içini görme yeteneğinin gerçekten kullanışlı olduğu yer burasıdır.Endüstriyel Ct TarayıcıPCB'nin iç katmanları hakkında daha ayrıntılı bilgi sağlayabilir.

PCB X-ray Görüntülerini Yorumlama Adımları

1. PCB Tasarımını Tanıyın

X-ışını görüntüsüne bakmaya başlamadan önce PCB tasarımının bir kopyasına sahip olmak iyi bir fikirdir. Bu, farklı bileşenlerin nereye yerleştirilmesi gerektiğini ve iç katman yapısının nasıl görünmesi gerektiğini anlamanıza yardımcı olacaktır. Herhangi bir tutarsızlığı hızlı bir şekilde belirlemek için X-ışını görüntüsünü tasarımla karşılaştırabilirsiniz.

2. Büyük Resimle Başlayın

Önce röntgen görüntüsünün tamamına bakın. Büyük lehim köprüleri veya açıkça konum dışı olan bileşenler gibi belirgin hasar veya yanlış yerleştirme belirtileri olup olmadığına bakın. Bu size PCB'nin genel durumu hakkında genel bir fikir verecektir.

3. Belirli Alanları Yakınlaştırın

Büyük resmi anladıktan sonra belirli ilgi alanlarınızı yakınlaştırmaya başlayın. Lehim bağlantılarına, bileşen uçlarına ve iç katmanlara çok dikkat edin. Çatlak, boşluk veya yanlış bağlantı gibi herhangi bir kusur belirtisi olup olmadığına bakın.

4. Referans Görselleri Kullanın

PCB X-ışını görüntülerini yorumlamada yeniyseniz, bilinen iyi ve kötü PCB'lerin bir dizi referans görüntüsüne sahip olmak yararlı olabilir. Neye baktığınız hakkında daha iyi bir fikir edinmek için yorumlamaya çalıştığınız görüntüyü bu referans görüntülerle karşılaştırabilirsiniz.

PCB X-ray Görüntülerinin Yorumlanmasında Zorluklar

PCB X-ışını görüntülerini yorumlamak her zaman kolay değildir. Karşılaşabileceğiniz birkaç zorluk var:

1. Örtüşen Bileşenler

Bazı durumlarda PCB üzerindeki bileşenler X-ışını görüntüsünde üst üste gelebilir. Bu, bireysel bileşenlerin ve lehim bağlantılarının ayrıntılarını görmeyi zorlaştırabilir. Bunun üstesinden gelmek için PCB'yi eğmek veya 3 boyutlu X-ışını görüntüleme sistemi kullanmak gibi teknikleri kullanmanız gerekebilir.

2. Görüntü Eserleri

X-ışını görüntülerinde bazen görüntüde görünen sahte özellikler olan yapaylıklar bulunabilir. Bu artefaktlara saçılan radyasyon veya dedektör gürültüsü gibi şeyler neden olabilir. Bu artefaktları tanıyabilmek ve onları gerçek kusurlardan ayırt edebilmek önemlidir.

3. Karmaşık PCB Tasarımları

PCB'ler daha fazla katman ve daha küçük bileşenlerle daha karmaşık hale geldikçe, X-ışını görüntülerini yorumlamak daha zor olabilir. Bu karmaşık tasarımları analiz etmek için daha gelişmiş görüntüleme teknikleri ve yazılımları kullanmanız gerekebilir.

Doğru Yorumlamanın Önemi

PCB X-ışını görüntülerinin doğru şekilde yorumlanması çeşitli nedenlerden dolayı çok önemlidir. İlk olarak, kusurları üretim sürecinde erken tespit etmenize yardımcı olur. Kusurları erken tespit ederek, maliyetli yeniden çalışma veya ürün geri çağırmalarını önleyerek zamandan ve paradan tasarruf edebilirsiniz.

İkinci olarak PCB'lerin kalitesini ve güvenilirliğini sağlar. Tespit edilemeyen kusurları olan bir PCB, performans sorunlarına ve hatta tamamen arızaya yol açabilir ve bu da son ürün için ciddi sonuçlar doğurabilir.

Son olarak, üretim süreçlerinizi iyileştirmenize yardımcı olabilir. X-ışını görüntülerini analiz ederek kusurlardaki eğilimleri ve modelleri tanımlayabilirsiniz; bu da gelecekteki kusurları önlemek için üretim süreçlerinizde ayarlamalar yapmanıza yardımcı olabilir.

Çözüm

PCB X-ray görüntülerini yorumlamak, PCB'lerinizin kalitesini ve güvenilirliğini sağlamanıza yardımcı olabilecek değerli bir beceridir. PCB X-ışını görüntülemenin temellerini anlayarak, görüntülerde nelere dikkat etmeniz gerektiğini bilerek ve bu blogda özetlenen adımları izleyerek, bu görüntüleri yorumlama konusunda uzman olma yolunda ilerleyeceksiniz.

PCB X-ray görüntüleme hakkında daha fazla bilgi edinmek istiyorsanız veya üretim süreciniz için yüksek kaliteli bir X-ray inceleme sistemine ihtiyaç duyuyorsanız bizimle iletişime geçmekten çekinmeyin. Bu teknolojiden en iyi şekilde yararlanmanıza ve PCB üretiminizin başarısını garantilemenize yardımcı olmak için buradayız.
